德国erhardt+leimer单臂修正机及引导设备总述



原理:

  滚轮定位于纸张运行方向的一个角度来修正纸张运行方向。这正是单臂修正机及引导设备的功能。滚轮中心点是承重边之一。根据修正要求,引导滚轮基于这一个点设置一个角度。使用这一型号的导纸设备,位置控制不须计算任何纸边的不规则,而相当精确。

适用范围:

  适用于持续循环传送带以保证运行平稳。

要求:

  枢轴滚轮与输入幅宽基本一致,输出路径越短越好,在循环传送带上,枢轴滚轮应安装在主滚轮前方较低的位置,在输入与输出时,必须与张力方向保持90°角,与皮带保持40°-60°角(当机速高于1000m/min时,****角度:10°-20°),测位仪应安装于离输入引导滚轮最近的地方。

为了消除张力滚轮对引导的任何影响,只可对原始形态进行轻微调节。

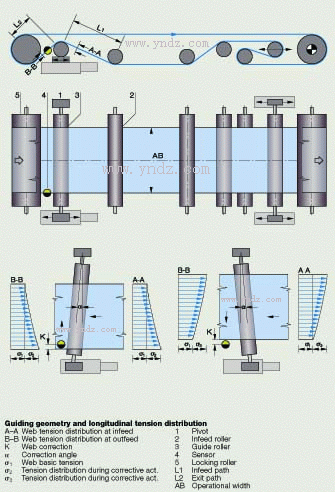

图注:
A-A   输入张力分布 1    中心点
B-B   输出张力分布 2    输入滚轮
K     纸张修正幅度 3    引导滚轮
α    修正角度 4    测位仪
σ1   原始张力 5    锁轮
σ2   修正张力分布 L1   输入路径
σ3   修正张力分布 L2   输出路径
AB    纸张宽度

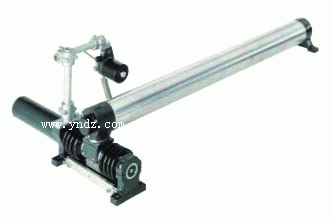

单臂修正机 VGA      18

●紧凑型枢轴滚轮系统,适用于纺织品制造业

●电机测位仪用于记录纸边位置

●永久位置控制器用于监测整体修正控制

●自抓式梯形镙杆线形引导,支持扭矩和直流电驱动

●引导滚轮可随意加装路径滚轮来满足超负荷的运送

●可如VGA 19加装三相交流电马达和三点控制器

单臂修正机 VGA      20

●适用于纺织品制造业、建筑业、木材加工业以及化工工业

●电机测位仪用于记录纸边位置

●能处理各种路径的三点控制器用于监测整体修正控制

●自抓式梯形镙杆线形引导,支持扭矩和三相交流电驱动

引导滚轮可随意加装路径滚轮来满足超负荷的运送



引导设备 SK

●适用于控制造纸业中电线线路和过滤器的位置

●传输带边缘的气动位置记录

●无接触的带自清功能的红外线边缘测位仪

●能处理各种路径的三点控制器用于监测整体修正控制

●气压调节

●干燥环境使用漆钢,潮湿环境使用高质钢

根据不同的条件,可使用不同的型号
