德国erhardt+leimer收放卷机总述
原理:
典型地,在包括纸张传输的生产流程中,开卷基座位于机器输入处,而复卷基座位于机器输出处。一方面,在开卷过程中,卷轴基座经由线性驱动来移动,使纸张从需要的位置输出。另一方面,在复卷过程中,卷轴基座经由线性驱动来跟随不断变化的纸张位置,使复卷纸卷整齐划一。
适用范围:
适用于较狭窄的环境,在引导机和引导辊不能使用的前提下。
开卷:
在开卷过程中,测位仪应安装于机器上,来决定纸张位置。因此位置记录应安装于离最后一个滚轮基座引导辊尽可能近的地方。
复卷:
在复卷过程中,测位仪应安装于卷轴基座上,来为控制器设置滚轮基座位置,因此位置记录应安装于离最后一个机器引导辊尽可能近的地方。

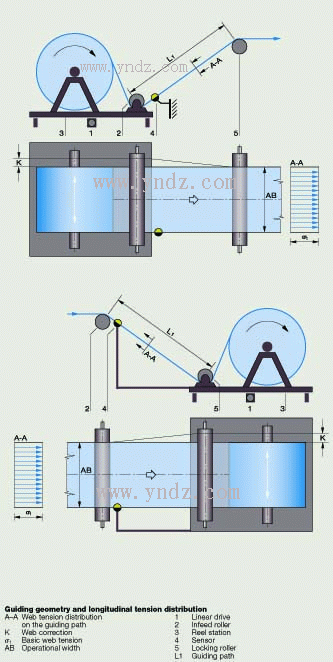

引导路径L1基于纸张的弹性。纸张的横向弹性越大,路径L1就越短。经验证明,引导路径应等于幅宽的一半。
A-A 引导路径张力分布
1 中心点
K 纸张修正幅度
2 输入滚
σ1 原始张力
3 滚轮基座
AB 纸张宽度
4 测位仪
L2 引导路径
5 锁轮
Erhardt+Leimer线性驱动专门设计用于,根据修正信号,来对收放卷系统进行定位。
Erhardt+Leimer电力驱动器 AG (单臂型)
AG电力驱动器包括一个带永磁体和附加编码器的直流电马达、一个齿轮及一个球状镙杆组成。脉冲波用于计算速度与实际位置的值。同时,实际位置的值用于限制最终位置。

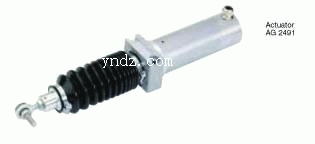

E+L电力驱动器AG2491(右图)

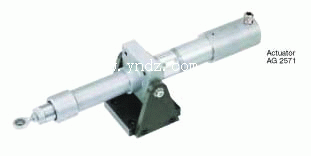

E+L电力驱动器AG2571(左下图)

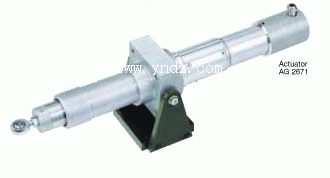

E+L电力驱动器AG2671(右下图)
Erhardt+Leimer液压驱动 HZ
液压汽缸的线性运动是设计的直接结果。常用于有爆炸可能性的区域。
高强度设计和高能量的提供,使其能在一个较小的范围内产生较大的修正力。
E+L液压驱动器HZ41(右图)
Erhardt+Leimer电力驱动器 AG (双臂型)
双臂型驱动器适用较为狭窄的空间。齿轮和马达有序地排列在球状螺杆旁。一个不需激活的同期皮带驱动器保证了动力传输精度。
E+L双臂型电力驱动器AG4081(右图)
E+L双臂型电力驱动器AG4571(左下图)
E+L双臂型电力驱动器AG4671(右下图)
