德国erhardt+leimer定位机总述
原理:
侧面移位滚轮系统经由一个引导滚轮的轴运动来改变纸张的位置,引导滚轮达到最终位置,纸张被一个设备提升,引导滚轮重新定位,纸张再次下降。因为流程设备都是在一个循环模式下进行操作,提升应该在静止时进行。
适用范围:
适用于轮胎制造业纠偏,因为材料的高弹性,材料经由环状引导进入接下来的进程。
要求:
仅用于循环流程。输入路径L1应等于幅宽或其一半。输出路径L2应尽可能的短。测位仪应安装于引导滚轮后方尽可能近的地方。由于反应时间短,需要较大的修正动力。

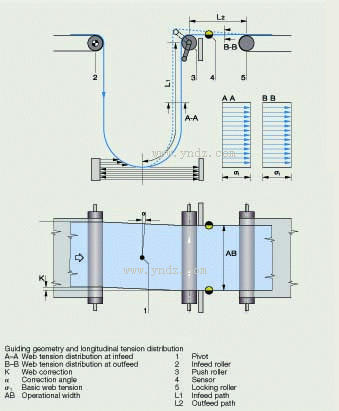

图注:
A-A 输入张力分布
1 中心点
B-B 输出张力分布
2 输入滚轮
K 纸张修正幅度
3 推动滚轮
α 修正角度
4 测位仪
σ1 原始张力
5 锁轮
AB 修正后宽度
L1 输入路径
L2 输出路径

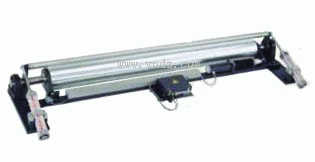

引导机 SVS 11
●用于轮胎制造业的引导滚轮系统
●名义宽度:600mm-1900mm
●位置控制器预装于基架上,节省了空间
●根据不同材料,可选择德国erhardt+leimer红外线传感器或CCD纠偏摄象机来进行调节
●****可承受500N的装载压力
