红外线传感器 FR45

  这个非常紧凑的纠偏传感器是以反射原理工作的。发射机产生一束波长为880nm的平行红外线，这束红外线被对面整齐排列的CCD元件所接收。一个处理器评估这些信号并发送出估计好的实际位置到CAN总线。传感器在＋/-3mm的测量范围内以0.01毫米得精确度确定出纸边位置。光学设备只是接收平行光束。位置偏差导致的高度起伏就这样避免了。

  一个位向控制器不停地监控镜头扫描到的污渍并把这些污渍信息反馈给控制器。每个镜头给与气源连接的吹风机提供纸张灰尘或会导致磨损的颗粒的具体信息来避免因此产生的危害。

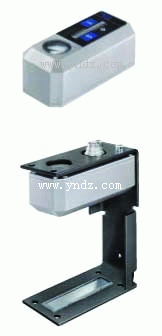

erhardt+leimer红外线传感器FR45(右图)

红外线边缘传感器 FR50

  边缘纠偏传感器FR50是以反射原理工作的。发射机产生一束波长为880nm的平行红外线，这束红外线被对面整齐排列的CCD元件所接收。一个处理器评估这些信号并发送出估计好的实际位置到CAN总线。

  传感器在＋/-10mm的测量范围内以0.02毫米的精确度确定出纸边位置。光学设备只是接收平行光束从而排除了位置偏差导致的高度起伏。

  一个位向控制器监控着镜头扫描污渍并反馈适当的污渍信息到控制器。

erhardt+leimer红外线传感器FR5001(右图)

erhardt+leimer红外线传感器FR5021(右图)
